咨詢電話：021-54148004S型直連式玻璃鋼離心泵S型泵為臥是式直聯式玻璃鋼離心泵，其接觸液體的過流部件均采用聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。
一、S型直連式玻璃鋼離心泵概述：
S型泵為臥是式直聯式玻璃鋼離心泵，其接觸液體的過流部件均采用聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。軸封采用普通型和耐顆粒型機封二種(液下泵不用機械密封)結構合理，消耗功率少。
二、S型直連式玻璃鋼離心泵用途：
S型玻璃鋼離心泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。
三、S型直連式玻璃鋼離心泵型號意義：
例如：S50×32-32
S-S型臥式玻璃鋼離心泵
50-吸入口直徑
32-排出口直徑
32-揚程
四、S型直連式玻璃鋼離心泵注意事項：
1、玻璃鋼泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎，安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。
2、安裝的位置如果高于液面，必須附裝灌液裝置。
3、玻璃鋼泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。
4、停車時應關閉液管閥門，避免液體倒流。
5、維修時，先拆下泵體，再松開機械密封螺釘，拆下機械密封。
6、如果更換滾珠軸承或泵軸時，必須拆下機架，松開前端軸承蓋4只螺釘。拆下泵軸后端螺母和聯軸器，將泵軸向前端方向打出即可，再后拆下后端軸封蓋。

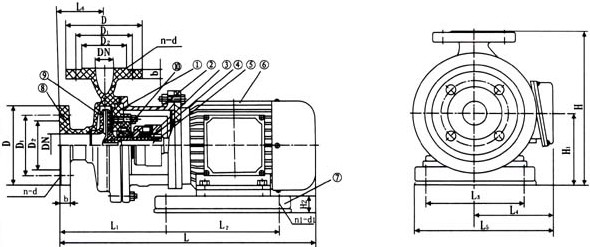

五、S型直連式玻璃鋼離心泵結構圖：
1 | 泵蓋 |
|
2 | 聯接架 | |
3 | 機械密封 | |
4 | 軸套 | |
5 | 軸 | |
6 | 電機 | |
7 | 底座 | |
8 | 泵體 | |
9 | 葉輪 | |
10 | 密封壓蓋 |

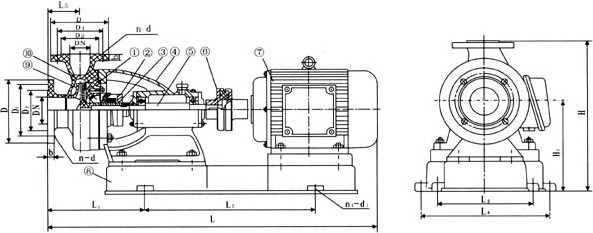

1 | 泵蓋 |
|
2 | 機械密封 | |
3 | 軸套 | |
4 | 聯結架 | |
5 | 軸 | |
6 | 聯軸器 | |
7 | 電機 | |
8 | 底座 | |
9 | 葉輪 | |
10 | 泵體 |
六、S型直連式玻璃鋼離心泵性能參數：
型號 | 流量 | 揚程 | 轉速 | 效率 | 汽蝕余量 | 電機功率 |
S25×25-12.5 | 3.2 | 12.5 | 2900 | 41 | 3 | 0.55/0.75 |
S40×32-20 | 6.3 | 20 | 2900 | 50 | 3 | 1.1/1.5 |
S40×32-32 | 6.3 | 32 | 2900 | 45 | 3 | 2.2/3 |
S50×40-20 | 12.5 | 20 | 2900 | 53 | 3 | 2.2/3 |
S50×32-32 | 12.5 | 32 | 2900 | 51 | 3 | 4.0/5.5 |
S65×50-20 | 25 | 20 | 2900 | 64 | 3 | 3.0/4 |
S65×50-25 | 25 | 25 | 2900 | 61 | 3 | 3.0/4 |
S65×50-32 | 25 | 32 | 2900 | 60 | 3 | 5.5/7.5 |
S80×55-32 | 50 | 32 | 2900 | 69 | 4 | 7.5/11 |
