一、TSWA臥式多級泵產品概述：

TSWA型臥式多級泵系列臥式、單吸多級、分段式結構，是開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。

上海勝歐產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。得到廣大客戶的青睞與好評。

二、TSWA臥式多級泵適用范圍：

TSWA型臥式多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

三、TSWA臥式多級泵工作條件：

1、適于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、介質溫度：-15℃~80℃；
3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
 注：如介質帶有細小顆?；蚓邚?qiáng)腐蝕性時，請?jiān)谟嗀洉r(shí)說明，以便提供更為可靠之產品。

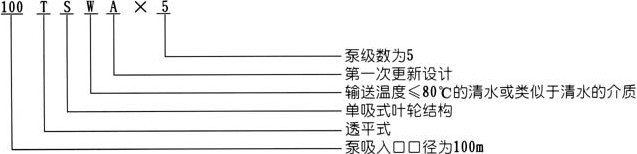

四、TSWA臥式多級泵型號意義：

五、TSWA臥式多級泵特點：

1、水力模型*，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。

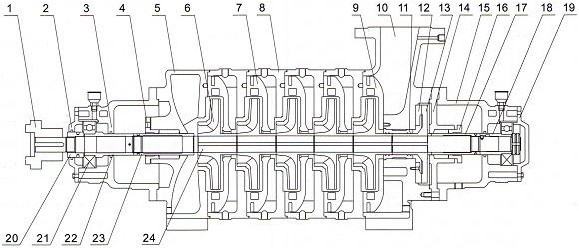

六、TSWA臥式多級泵結構圖：

八、TSWA臥式多級泵結構說明：

1、TSWA型臥式多級泵為多級節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；
2、TSWA型臥式多級泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
3、TSWA型臥式多級泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪*的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩，且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；
6、TSWA型臥式多級泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。

九、TSWA臥式多級泵性能參數：

十、 TSWA型臥式多級泵安裝說明：

(一)、安裝前的準備工作：
1．準備安裝工具及起吊設備；
2．檢查多級泵機組各部件在運輸過程中有否松動和損壞；
3．檢查基礎是否水平。
(二)、安裝順序：
1．機組運至現場時，附帶底座者已將 多級泵和電機校正，找平底座時可不必卸下水泵和電機，所以安裝十分方便；
2．將底座放在基礎上，并在地腳螺釘附近墊楔形鐵，將底座墊高20一-40ram，作校平后
填充水泥漿之用；
3．用水平儀檢查底座的水平度，找平后用水泥漿填充底座，待水泥干涸后應再次檢查水平度；
4．當機組功率較大時，為了方便運輸可能會將泵、電機及底座分開包裝，這時即需要用戶自行安裝，校正多級泵機組，其方法如下：
a、將底座的支承平面、水泵腳和電機腳平面上的污物清除干凈，并將多級泵和電機放到底座上；
b、調整泵軸水平，找平后用螺栓將水泵固定在底座上，以防走動；
c、吊起電機，使泵聯軸器和電機聯軸器配合，放下電機到底座上相應位置；
d、調整兩聯軸器間隙為5mm左右，并校正電機軸與泵軸的軸心線是否重合，其方法是將平尺放在聯軸器上，兩聯軸器外圓應與平尺相平，若不重合，應調整電機或泵的相對位置，或墊以薄鐵片來調整；
e、為了檢查安裝精度，要在聯軸器圓周上幾個不同的位置用塞尺測量?jī)陕?lián)軸器平面間的間隙，聯軸器平面一周上最大和最小的間隙之差不得超過0．3mm，兩端中心線上下或左右的差數不得超過0．1mm。
5．當機組不帶底座時，則需在基礎上直接安裝，其方法與4．相似，但應更加注意校正。
( 三)、安裝注意事項：
1．安裝時管路不應承受在泵上，否則易損壞多級泵；
2．安裝時必須擰緊地腳螺栓，且每間隔一定時段應對機組進行檢查防止其松動，以免
多級泵起動運行時發生巨烈振動而影響泵的性能；
3．安裝多級泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊、鐵砂等)以免
水泵運行時損壞過流部件；
4．為了維修方便和使用安全，應在泵的進出口管路上各安裝一只調節閥及在泵進出口法蘭上各安裝一只壓力表，對于高揚程泵，為防止水錘、還應在出口 閘閥前安裝一只止回閥，以應付突然斷電等失去動力事故，從而確保多級泵在工況下運行，延長水泵的使用壽命；
5．泵用于有吸程場合時，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響多級離心泵的吸入性能；
6．為不使雜質進入泵內．而堵塞流道影響性能，應在泵進口前面安裝過濾器；
7．安裝管路前轉動水泵的轉子部件，應無摩擦聲或卡死現象，否則應將泵拆開檢查原因；
8．本系列泵法蘭均按2．5MPa規格設計，所以選擇管路法蘭時應與之相匹配。

一十一、TSWA型臥式多級泵使用說明：

1、起動前準備
1) 用手撥動機組轉子，應轉動炅活、無卡磨現象。
2) 打開進口閥門.關閉出口閥門.并排除泵內空氣.使其充滿液體；
3) 點動電機.確定轉向是否正確，否則應變換接線中的兩相.以改變電機轉向.
2、起動與運行
1) 全開進口閥門，關閉吐出管路閥門；
2) 罾接通電源.當泵達到正常轉速后，再逐漸打開吐出管路上的閥門.并調節到所需工況：
3) 注意觀察儀表讀數.軸承溫升.其極限溫度不得高于75℃，并不得超過外界溫度35℃；
4) 填料室內正常漏水程度.以每分鐘15毫升為準.應隨吋調整填料壓蓋的壓緊力：
5) 泵在運轉過程中如發生異常的溫升、振動和矂聲.應立即停車檢査其原因.
3、停車
1) 逐漸關閉吐出管路上的閥門，切斷電源；
2) 關閉迸口閥門；
3) 如環境溫度低于0℃，應將泵內液體放盡.以免凍裂水泵；
4) 如長期停用.應將泵拆卸清洗，包裝保管。

一十二、 TSWA型臥式多級泵維修與保養：

1．進水管路必須高度密封、不能漏水、漏氣。
2．禁止泵在汽蝕狀態下長期運行；
3．禁止泵在大流量工況運行時.電機超電流長期運行；
4．定時檢査泵運行中的電機電流值.盡置使泵在設廿工況范圍內運行；
5．泵在運行中應有專人看管以免發生意外；
6．泵每運行500小時應對軸承迸行加油；
7．泵逬行長期運行后，由于機械磨損，使機組矂聲及振動增大，應停車檢査，必要時可更換易損件及軸承，機組大修期一般為一年。
8．機組在運行出現故障時，可按后表提供的方法排除，若不能排除時，切不要隨意拆卸機組，請及時與我廠維修部門或特約維修點聯系。
