一、DL型立式多級泵概述：

DL型立式多級泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、*的、不爆炸的清水及物理化學性質類似水的不含固體顆?；蚶w維的液體。

本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量可靠、性能穩定。

二、DL型立式多級泵適用范圍：

廣泛應用于工業和城市給排水、高層建筑的消防、生活供水以及空調機組循環、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓及設備配套等場合。DL型立式多級泵使用介質溫度不超過80℃，DLR型使用介質不超過120℃。

三、DL型立式多級泵 產品特點：

1、水力模型*：效率高，性能范圍廣。

2、結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，*解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。

3、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。

4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。

5、立式結構，占地面積小。

四、DL立式多級泵型號意義：

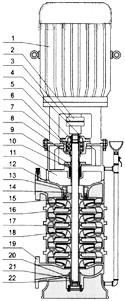

五、DL立式多級泵結構圖：

六、DL立式多級泵結構說明：

DL型立式多級泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。
立式多級泵旋轉方向從驅動端向下看為逆時針方向轉動。
1、立式多級泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、立式多級泵的吸入口和出水口在同一中心線上，簡化管路的連接；
3、根據實際情況，多級泵的進出口可裝配成90°、180°、270°不同的方向；
4、根據實際情況，多級泵的出口可裝配成1~5個出口，以滿足同一臺泵上獲得不同的揚程。

七、DL立式多級泵性能參數：

八、DL立式多級泵使用說明：

（一）、起動
    l、泵用于有吸程場合，即進口為負壓時，應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。
    2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
    3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直至找出故障原因?yàn)橹埂?br />    4、試起動，電機轉向應和泵上的箭頭指向*，打開壓力計旋塞。
    5、當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
（二）、運轉
    1、泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。
    2、定時檢查電機電流值不應超過額定電流；
    3、泵的軸承溫度不得高于75℃，并不得超過外界溫度35℃。
    4、泵在開始運轉時應放松填料壓蓋，當膨脹石墨或填料*膨脹后再調整到合適的程度。
    5、易損件磨損過大應及時更換。
    6、發現異?，F(xiàn)象，立即停機檢查原因。
（三）、停車
1、關閉出水管路上的閘閥，關閉真空表旋塞。
2、停止電機，然后關閉壓力計旋塞。
3、如有冬季塞冷季節，應將泵內液體放盡，以免凍裂。
4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。

 九、DL立式多級泵故障分析與排除：
